BARAM 설치가이드(WINDOW)

BARAM을 설치하기 위해서는 WSL, Ubuntu-20.04 등이 먼저 설치되어야 합니다. 모두 아래 글들을 통해 간단히 설치할 수 있습니다!


1. WSL, Hyper-V

WSL이란 간단히 이야기하면 '리눅스용 윈도우 하위 시스템' 입니다. 윈도우에서 손쉽게 리눅스를 이용할 수 있게 해주는 시스템이라고 이해하시면 편합니다. 윈도우 10부터는 이런 WSL을 지원해주고 있습니다.

Hyper-V는 하드웨어 가상화를 제공하는 기능입니다. 즉, 가상 컴퓨터가 가상 하드웨어에서 실행된다고 생각하시면 됩니다.


WSL을 활성화 시키는 방법은 아래와 같습니다.


먼저 시작버튼을 누르고 'Windows 기능 켜키/끄기'를 입력한 후 선택해 클릭해줍니다.


아래와 같이 설정창이 뜨면 'Linux용 Windows 하위 시스템, Hyper-V'을 켜줍니다.




확인버튼을 누르고 PC를 재부팅해주면 WSL의 활성화가 완료됩니다.

2. WSL 설치 및 WSL2 업데이트

우분투란 리눅스 커널을 기반으로 한 리눅스 배포판 중 하나입니다. BARAM의 경우 우분투 운영체제에서 실행되므로 설치가 필요합니다.


우분투를 설치하는 방법은 아래와 같습니다.

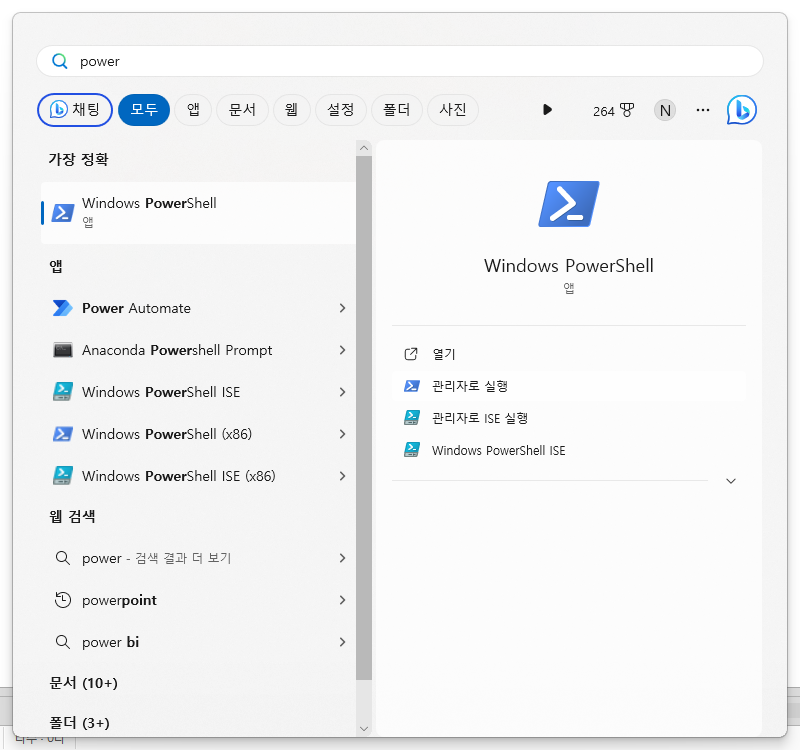

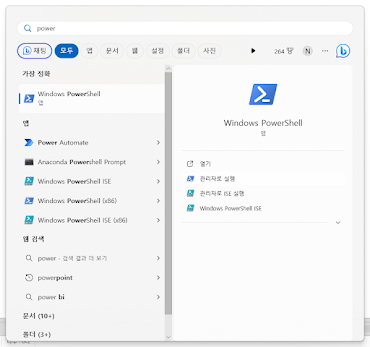

먼저 시작버튼을 누르고 'Powershell'를 입력한 후 관리자 권한으로 실행해줍니.



wsl -l -o라는 명령어를 입력하여 online 상에서 받을 수 있는 wsl 배포판을 확인합니다.

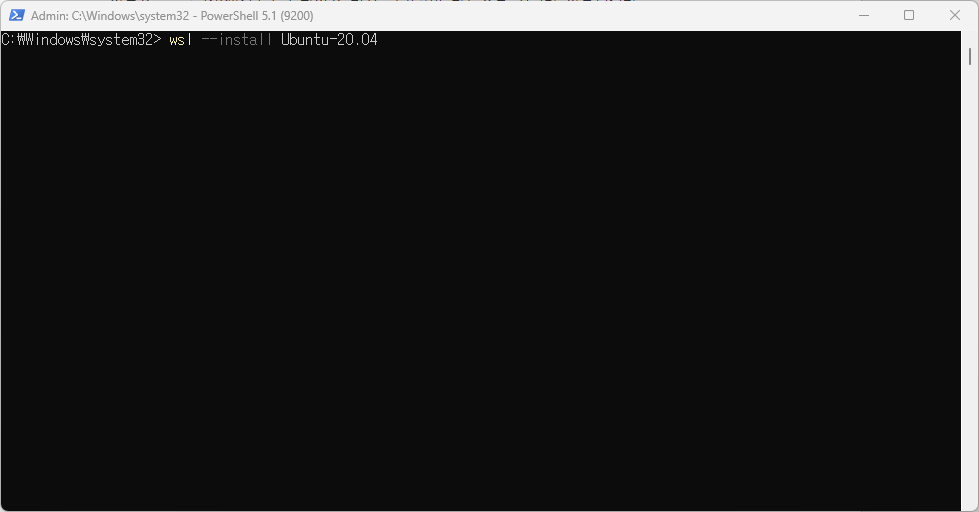

아래 명령어를 입력하여 Ubuntu-20.04를 설치합니다.

wsl --install Ubuntu-20.04




이후 Ubuntu-20.04 설치가 완료되었다면 아래 명령어를 입력하여 WSL 버전을 확인합니다.

wsl -l -v


위 그림과 같이 Ubuntu-20.04의 버전이 1이 아닌 경우 아래 wsl 커널 업데이트 패키지 설치와 명령어를 입력합니다.

https://bit.ly/3lDhLJ9


wsl --set-version Ubuntu-20.04 2

3. wslg 테스트 (WSL 버전이 2가 된 후에 실행)

wslg는 Linux용 Windows 하위 시스템에서 Linux GUI 앱 실행을 편하게 사용할 수 있게 해주는 소프트웨어입니다. 여기서는 gedit이라는 프로그램을 통해 테스트하겠습니다.


wslg를 설치하는 방법은 아래와 같습니다.


먼저 Powershell을 관리자 권한으로 실행해줍니다.




powershell 프롬포트에 다음 명령어를 입력하여 wsl을 업데이트를 해줍니다.

wsl --update




이후, Wsl을 다시 시작하여 변경 사항을 반영합니다. powershell에 다음 명령을 입력하고

Wsl을 다시 시작합니다.

wsl --shutdown




이후, powershell을 종료하고, Ubuntu를 다시 실행하여 Linux용 GUI app을 설치합니다. gedit이라는 Linux용 GUI 에디터를 설치하여 화면에 실행이 되는지 확인합니다.

우선, 다음 명령어를 Ubuntu 화면에 입력합니다.

sudo apt update

비밀번호는 위에서 설정하신 비밀번호를 입력하시면 됩니다.




그리고 다음 명령어를 입력하여 gedit을 설치합니다.

sudo apt install gedit



설치가 완료되면 다음 명령어를 터미널에 입력합니다.

$echo DISPLAY



값이 :0 이 나온다면
터미널에 gedit을 입력하여 gedit을 실행시킵니다.

값이 :0이 나오지 않는다면
터미널에 DISPLAY=:0 을 입력한 후, gedit을 실행시킵니다.


설치가 완료되면 gedit을 입력하여 gedit을 실행시킵니다.
아래 메모장과 비슷한 화면이 나오면 됩니다.








4. BARAM 설치

넥스트폼 홈페이지에서 다운 받은 설치 파일의 압축을 풀어줍니다.

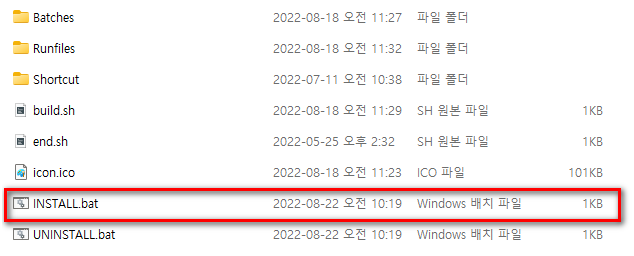

압축을 푼 후 INSTALL.bat 파일을 더블 클릭하면 자동으로 설치가 완료됩니다.

설치가 완료되면 바탕화면에 아래와 같은 바로가기가 생성이 됩니다.


BARAM을 삭제하실 경우 동일하게 UNINSTALL.bat 파일을 더블 클릭하면 자동으로 삭제가 완료됩니다.


감사합니다.
